Autor de la Normativa y gráficos: Gerardo Izquierdo
Maquetación y adaptación gráfica: Webmaster

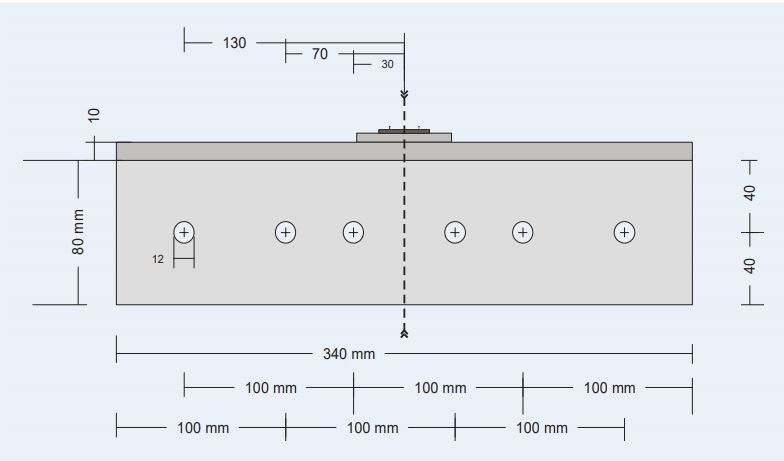

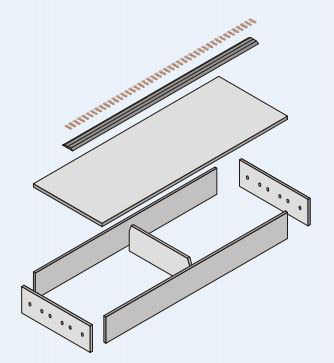

Disponibles en la sección «Documentos del Club«, presentamos el perfil normalizado CIM34 para Módulos planos de vía única, su justificación y unos ejemplos de realización de un módulo recto y otro curvo en los que podéis inspiraros para hacer los vuestros.
Tras varias versiones de la Normativa y numerosas pruebas en los últimos Encuentros, estos nuevos perfiles han resultado ser muy útiles llenando el vacío existente para módulos planos de vía única tanto rectos como en curva.

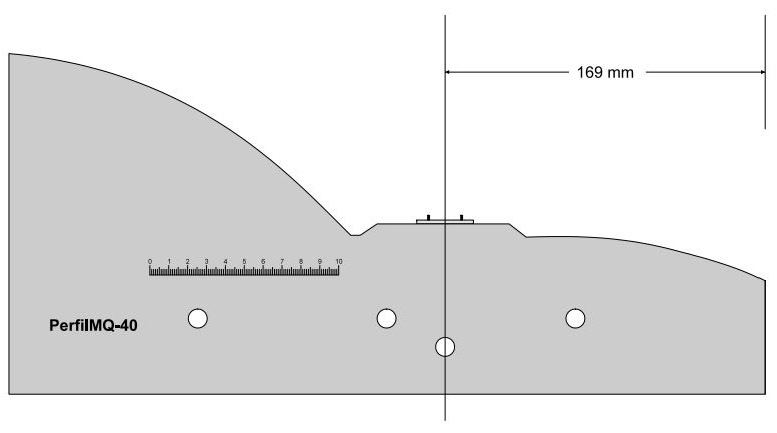

Plantillas de los perfiles MQ-40, CIM34 y Vía doble
También os dejamos las plantillas para los extremos normalizados de los módulos. Recomendamos imprimirlas en acetato transparente A3 (en cualquier copistería) de forma que superponiendo la plantilla correspondiente se pueda ver si la posición de los taladros de montaje y los carriles de la vía son correctos.
Las plantillas incluyen una regla milimetrada de 10 cm. para comprobar que la impresión está a la escala adecuada.Autor dos regulamentos e gráficos: Gerardo Izquierdo
Layout e adaptação gráfica: Webmaster
Disponível na seção «Documentos do Clube«, apresentamos o perfil padronizado CIM34 para módulos planos de via única, sua justificativa e alguns exemplos de realização de um módulo reto e um curvo em que você pode se inspirar a fazer o seu.
Depois de várias versões do Regulamento e numerosos testes nos últimos Encontros, estes novos perfis provaram ser muito úteis para preencher o vácuo existente para módulos planos de via única, tanto retos como curvos.
Modelos de Perfis MQ-40, CIM34 e Via double
Também deixamos os modelos para as extremidades padronizadas dos módulos . Recomendamos imprimi-los em acetato A3 transparente (em qualquer loja de cópias) para que, ao sobrepor o modelo correspondente, você possa ver se a posição dos furos de montagem e os trilhos da esteira estão corretos.
Os modelos incluem uma régua milimétrica de 10 cm. para verificar se a impressão está na escala correta.
